华为CE6820-48S6CQ-F交换机 CE6820-48S6CQ交换机(48*10G SFP+,6*100G QSFP28,2*交流电源,端口侧出风) 数据中心交换机

华为CloudEngine 6820数据中心交换机

CloudEngine 6820 系列是华为公司面向数据中心推出的新一代高性能、高密度 10GE 接入交换机。

产品概述

CloudEngine 6820 系列是华为公司面向数据中心推出的新一代高性能、高密度 10GE 接入交换机。CloudEngine 6820 系列采用先进的硬件结构设计，提供业界高密 10GE 端口接入，支持 40GE/100GE 上行端口，软件平台基于华为新一代的 VRP8 操作系统，支持丰富的数据中心特性和高性能的堆叠，风道方向可以灵活选择。CloudEngine 6820 系列可以与华为数据中心核心交换机 CloudEngine 16800 或 CloudEngine 12800 配合构建弹性、虚拟和高品质的云时代数据中心 40GE/100GE 全联接网络，满足云时代数据中心对网络的需求。

CloudEngine  6820  系列交换机定位于数据中心的高密  10GE  接入，帮助企业和运营商构建面向云计算时代的数据中心网络平台，也可以用于园区网的核心或汇聚。

产品外观

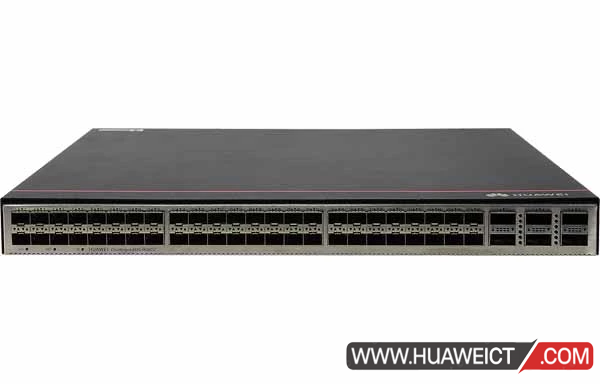

CloudEngine 6820-48S6CQ  系列交换机提供 48 个 10GE SFP+接口，6 个 100GE QSFP28 接口，产品形态如下：

产品特点

高密度 10GE 接入，容量超群

● 最大提供 48 个 10GE 接口，满足 10GE 服务器高密接入需求，平滑演进；

● 最大支持 6 个 100GE 高性能 QSFP 28 接口，  QSFP28 接口允许作为 1 个 40GE QSFP+接口，提供灵活的组网能力；40GE/100GE 上行 CloudEngine 16800 或 CloudEngine 12800 系列共同构建无阻塞的网络平台。

高可靠长距堆叠，性能卓越

16 台堆叠技术：

● 16 台交换机堆叠提供最大 768 个 10GE 接入端口，满足数据中心高密度服务器接入需求；

● 多台设备虚拟化为一台逻辑设备,构建可扩展、易管理的数据中心网络平台；

● 堆叠系统实现控制平面和数据平面冗余备份，避免了单点故障的风险，极大的增强了系统的可靠性。

超长距堆叠：

● 业务口复用为堆叠口，不仅可以实现机架内、跨机架的堆叠，同时也支持跨区域的远距离堆叠；

● 根据实际组网规模灵活分配业务带宽和堆叠带宽，合理配置网络资源。

跨设备链路聚合，高效可靠

● CloudEngine 6820 系列支持跨设备链路聚合 M-LAG（Multichassis Link Aggregation Group），能够实现多台设备间的链路聚合，从而把链路可靠性从单板级提到设备级；

● 多活系统，一方面双归系统实现流量负载分担，另一方面系统多活、热备份保护，系统更可靠；

● M-LAG 的各节点设备可独立升级，升级过程中其它节点承接业务转发，实现业务零中断；

● 组网灵活，普通以太网络、以及 IP 网络的双归接入均可采用 M-LAG 接入方式。

开放可编程网络，灵活定制

● CloudEngine 6820 系列交换机采用新一代 VRP8 操作系统，通过 VRP8 内嵌的 OPS 模块，实现设备控制面的可编程；

● 用户或第三方开发商可利用 Open API 接口，开发和部署专用的网络管理策略，从而迅速地实现业务功能扩展、自动部署和设备的智能化管理，实现自动化运维，降低管理成本；

● 自动化工具，华为 CloudEngine 6820 系列交换机支持 Ansible 自动化管理运维工具，实现物理、虚拟网络的统一发放；

● OPS 致力于数据中心业务和网络的无缝融合，提供面向业务的软件定义网络。

设备零配置部署，自动运维

● CloudEngine 6820 系列交换机支持 ZTP（Zero Touch Provisioning）协议，可以从 U 盘或文件服务器获取版本文件并自动加载，实现设备的免现场配置和部署，从而降低人力成本，提升部署效率；

● ZTP 功能支持内嵌脚本语言，并通过 Open API 开放给用户，数据中心用户可使用其熟悉的脚本语言（Python 等）实现对网络设备的统一配置；

● ZTP 实现新设备配置时间与设备数量、地域分布解耦，缩短业务上线时间，提高了业务上线效率。

协同  iMaster NCE-FabricInsight 实现智能运维

● CloudEngine 6820 系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 数据中心网络分析器组件 iMaster NCE-FabricInsight，iMaster NCE-FabricInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。

严格的前后风道，高效节能

灵活的前后/后前风道设计：

● 采用严格的前后风道设计，支持冷热风道完全隔离，提升散热的效率，满足数据中心机房设计要求；

● 通过选配风扇和电源模块，灵活支持前后和后前风道；

● 支持电源和风扇冗余配置，保障业务无间断运行。

创新的节能技术：

● 使用节能芯片，智能的风扇调速方案，支持实时功耗检测，为客户降低运维成本，打造绿色数据中心。

指示灯完美呈现，运维简单

清晰的指示灯：

● 支持端口状态、端口速率等信息的完整呈现，创新的 100GE 端口指示灯，可以清晰显示所有子端口状态；

● 前面板和后面板同步显示系统状态和堆叠状态，便于从任意方向维护；

● 支持远程定位功能，在网管/控制台上可以点亮需要维护设备的远程定位指示灯，便于在拥挤的设备间准确定位设备。

维护简单：

● 管理接口/风扇/电源位于交换机的正面，便于维护；

● 数据接口位于交换机的后侧，和服务器同向，便于走线。

License  授权

华为 CloudEngine 6820 系列交换机支持 CloudFabric N1 商业模式，将分析器、CloudEngine 交换机功能软件基于不同典型场景组合打包简化交易，为客户提供更多功能更大价值，通过软件许可迁移保护客户软件投资。

备注：V200R005C20、V200R019C10 及以后版本支持  N1  商业模式，V2R00R020C00 及以后的版本支持 Premium 包。
