华为S7703交换机 S7703基本引擎交流组合配置(含一体化总装机箱,MCUA主控板*2,800W交流电源*2)

S7700系列智能路由交换机

S7700系列是华为公司面向下一代企业网络架构而推出的新一代高端智能路由交换机，广泛应用于园区网络、数据中心核心/汇聚节点，可对无线、话音、视频和数据融合网络进行先进的控制，帮助企业构建交换路由一体化的端到端融合网络。

产品概述

S7700 系列交换机基于华为公司智能多层交换的技术理念，在提供稳定、可靠、安全的高性能 L2~L4 层交换服务基础上，进一步提供 MPLS VPN、业务流分析、完善的 HQoS 策略、可控组播、资源负载均衡、一体化安全等智能业务优化手段，同时具备超强扩展性和可靠性。

S7700 系列提供 S7703、S7703 PoE、S7706、S7706 PoE 及 S7712 五种产品形态，通过 CLOS 架构支持不断扩展的交换能力和端口密度。S7700 作为新一代智能交换机采用了全新的硬件平台，前后及左后风道散热整机架构，提升整机能效比。关键部件冗余设计，降低设备宕机与业务中断风险。创新节能控制芯片，整机智能节电，为网络绿色可持续发展提供领先的解决方案。

产品型号及外观

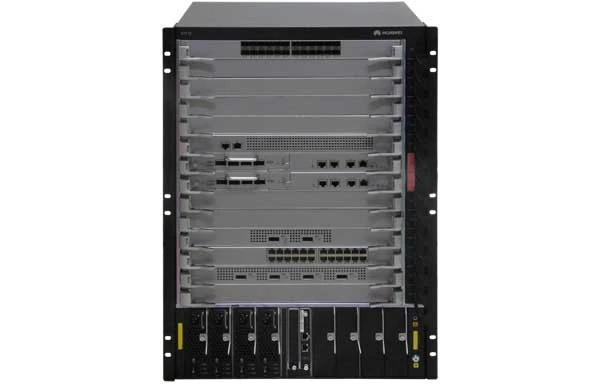

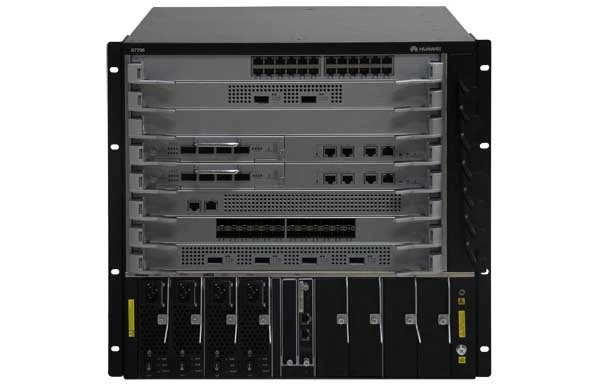

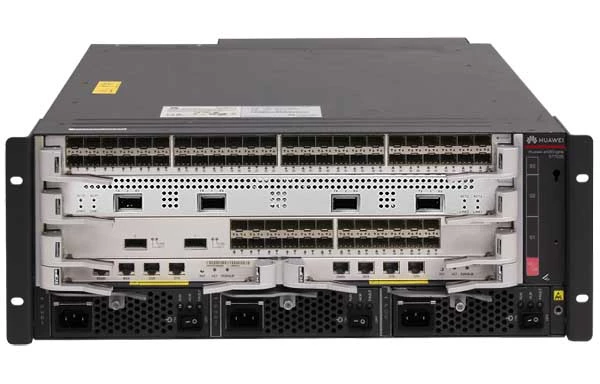

S7703 S7703 PoE	S7706 S7706 PoE	S7712

产品特点

让网络更敏捷地为业务服务

● S7700 内置高速灵活的以太网络处理器，针对以太网专属设计。凭借其灵活的报文处理及流量控制能力，深入贴近业务，满足现在及未来的各种挑战，助力客户构建弹性扩展的网络。

● S7700 采用全可编程架构，可以完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务，客户无需更换新的硬件，快速灵活，6 个月即可上线。

更敏捷地实现丰富业务特性

● S7700 支持随板 AC，业务单板同时兼具无线 AC 功能，无需额外购买 AC 硬件；整机最大可管理 4K AP；整机转发性能可达 T-bit 级，解决外置 AC 处理性能瓶颈，助力客户从容面向高速无线时代。

● S7700 支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持 PPPoE/802.1X/MAC/Portal 等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户管理为中心”的飞跃。

● SVF 2.0 超级虚拟交换网，创新实现不仅将盒式交换机纵向虚拟为框式交换机板卡，而且将 AP 纵向虚拟为框式交换机的端口，使得原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，简化网络管理。

● iPCA 网络包守恒算法，改变了传统利用模拟流量做故障定位的检测模型，可对任意业务流随时随地逐点检测网络质量，无需额外开销；可在短时间内立刻检测业务闪断性故障，检测直接精准到故障端口，实现从“粗放式运维”到“精准化运维”的大转变。

● 1588v2 和同步以太，满足网络设备间的高精度时间同步，相比 GPS 的时间同步方案，提升安全的同时降低成本。

● Service Chain 多业务虚拟化，对网络增值业务处理能力（如防火墙 FW）进行虚拟化，从而园区网络可以无差别地利用这些能力，而不受物理位置的约束。

强大的业务处理能力，提升网络架构扩展性

● 超高万兆和100G端口密度，单台设备最大支持 576 个 10GE端口，288 个 Multi-GE端口，144 个 40GE端口，96 个100GE端口，充分满足多媒体视频会议、数据访问等大带宽应用需求。

● 多业务路由交换平台，满足企业接入、汇聚、核心业务承载要求，支持无线、语音、视频和数据应用，为企业提供高可用、低时延、全业务的一体化网络解决方案。

● 支持分布式 L2/L3 MPLS VPN 功能，支持 MPLS、VPLS、分层 VPLS、VLL，满足企业 VPN 等接入需求。

● 完善的二、三层组播协议，支持 PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。

运营级高可靠性设计，可视化故障诊断

● S7700 具备超越 5 个 9 的高可靠性，主控、电源、风扇框等关键部件采用冗余设计，所有模块均支持热插拔。

● S7700 采用创新性 CSS 交换网集群技术，克服了业界普遍采用的线卡集群跨框多次交换，交换效率低下的架构难题，同时可以通过跨框链路聚合提高链路的利用率，并消除单点故障。

● S7700 支持业务口集群技术，普通业务端口可以复用为集群端口，使端口应用更加灵活。

● S7700 支持快速自愈保护技术 HSR（High-speed Self Recovery），基于华为 ENP 板卡，独家实现端到端 IP MPLS 承载网 50ms 倒换保护，进一步提升网络可靠性。

● 专用的故障检测定位子卡，提供硬件 BFD，提供 3.3ms 高精度硬件级以太 OAM 功能，802.3ah、802.1ag和ITU-Y.1731 标准协议，网络故障发生时能够在第一时间检测所有终端 Session 联通性，图形化网管故障诊断界面，设备节点、链路自动遍历，实现网络快速故障检测与定位。

● 冗余控制引擎间主备无缝切换，设备优雅重启实现 NSF 无中断转发。支持 ISSU 业务运行中软件升级，设备软件升级过程中确保关键业务和服务不中断。

完善的 QoS 机制，提升语音、视频用户体验

● S7700 提供高品质的 HQoS（Hierarchical Quality of Service）能力，支持从链路层到应用层流分类技术，具备完善的队列调度算法、拥塞控制算法，能够对数据流实现多级的精确调度，从而满足企业不同用户终端、不同业务种类的服务质量要求。

● S7700 提供硬件组播 QoS 低延时队列，全面满足企业视频业务优先级保障需求，为视频会议、监控等关键业务提供高质量承载保障。

● 创新的优先级调度算法，对传统 QoS 队列调度进行了专门针对企业语音与视频的优化，大幅降低 IP 语音时延、消除视频马赛克，提高用户体验。

高性能 IPv6 业务能力，IPv4 到IPv6 平滑升级

● S7700 软硬件平台均支持 IPv6，取得工信部 IPv6 入网认证
和IPv6 Ready 第二阶段金色认证。

● 支持 IPv4/IPv6 双协议栈，支持多种隧道技术，支持 IPv6 静态路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6 组播，满足IPv6 独立组网
和IPv4/IPv6 混合组网要求。

强大的网络流量分析能力，随时网络健康诊断

● S7700 支持 NetStream 业务分析功能，满足用户对网络流量实时采集、分析需要。

● 支持 NetStream V5/V8/V9 多种报文格式，支持聚合流量模板，减轻网络采集器系统压力，支持实时流量采集、动态报表生成、属性分析、流量异常告警等功能。

● 帮助客户对网络流量进行实时监控、现网设备吞吐分析，为优化网络结构、科学合理扩容提供决策依据。

全方位安全保护，应对企业内外部安全威胁

● S7700 支持 MACsec，提供逐跳设备的数据安全传输，适用于政府、金融等对数据机密性要求较高的场合。

● NGFW 新一代防火墙业务处理板，在提供传统防火墙、身份认证、Anti-DDoS 等基础防御功能外，同时支持 IPS、反垃圾邮件、Web 安全、应用控制等专业安全功能。

● 提供完善的 NAC 解决方案，支持 MAC 地址认证、Portal 认证、802.1x 认证、DHCP Snooping 触发认证多种认证方式， 有效应对哑终端接入、移动设备接入和集中式 IP 地址分配等多种接入方式的安全挑战，确保企业网络安全。

● 提供 2 级 CPU 保护机制，支持 1K CPU 硬件保护队列，可实现数据和控制的分离处理，防止拒绝服务攻击、非法接入以及控制平面过载等安全威胁，提供业界领先的一体化安全解决方案。

创新节能芯片，智能功耗控制

● 创新节能芯片，实现按流量动态调整功率，支持端口休眠，无流量不耗电。

● 智能 PoE 供电，可以实现基于PD 设备角色启动不同的能源管理方案，保持设备能源管理弹性。

● 支持 IEEE 802.3az 能效以太网标准，线卡收发器具备低功率闲置模式，支持正常工作与低功率状态快速转换，低流量低功耗。

VXLAN

● 通过 VXLAN，构建统一虚拟交换网（UVF），实现在同一张物理网络上进行多套业务网络或租户网络的融合部署，业务/租户网络彼此安全隔离，真正实现了“一网多用”。在满足不同业务/客户的数据承载需求的同时，节省网络重复建设成本，提升网络资源使用效率。S7700 系列交换机支持 VXLAN 特性，支持集中式网关和分布式网关部署方式，支持 BGP-EVPN 协议实现VXLAN 隧道动态建立，并且可以通过 Netconf/YANG 进行配置。

OPS 开放可编程系统

● OPS（Open Programmability System），是基于 Python 语言的开放可编程系统。IT 管理员可以通过 Python 脚本对交换机进行运维功能的编程，快速实现功能创新，实现智能化运维。

大数据安全协防

● 该系列交换机通过 Netstream 采集园区网络数据，上报给华为 HiSec Insight 安全分析系统，进行网络的安全威胁事件信息检测和全网的安全态势展示，进一步地可自动或手动对安全威胁事件做出相应处理。HiSec Insight 将此策略联动给控制器(iMaster NCE 或 Agile Controller），由控制器自动下发策略给交换机进行安全事件处理，保障园区网络安全。

智能诊断

● 开放式智能诊断系统 OIDS（Open Intelligent Diagnosis System）将常规部署于网管上的设备健康监控和故障诊断功能集成在交换机软件内部，实现设备单机侧智能诊断功能。交换机部署 OIDS 后会周期性地采集并记录设备运行信息，并自动判断是否产生故障，如果产生故障则自动定位或者帮助定位故障原因，提高维护人员的故障定位效率，全面提升设备的可维护性。

License 授权

● 华为 S7700 支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。

N1 模式软件包特性

备注：V200R019C00 及以后版本支持 N1 授权模式
